本系列電動機適應于在海拔不超過1000m，冷卻介質溫度不超過40度，少塵埃，無蒸汽、酸、堿等腐蝕性氣體的室內環境 中工作。本系列電動機的額定電壓為6000V，也可根據用戶要求提供3000V和10000V。允許電壓的偏差范圍為+5%，額定電源頻率為50Hz，額定功率因數為0.9(超前)。

電動機有一個圓柱形軸伸端，其旋轉方向應按照指示牌規定的方向旋轉，旋轉方向由集電環端看一般為逆時針，也可根據要求制成順時針。電動機和磨機用聯軸聯接時，電動機軸伸上不能承受外加的徑向力或軸向力。

本系列電動機勵磁系統采用可控硅勵磁裝置。

電動機允許全電壓直接啟動。如用戶電網不允許全電壓直接啟動時，也可采用降壓啟動，此時電動機的啟動電流與端電壓成正比下降，而起動轉矩與端電壓的平方成正比降低。

定子引出線：有六個出線頭，分別為U1、V1、W1、U2、V2、W2，采用高壓橡膠電纜線在機座下部出線夾上引出，也可按要求制成接線盒接線。

座式軸承：采用油環式軸承或復合式軸承，座式軸承安裝在底板間墊有絕緣墊板，以防止軸電流的產生。

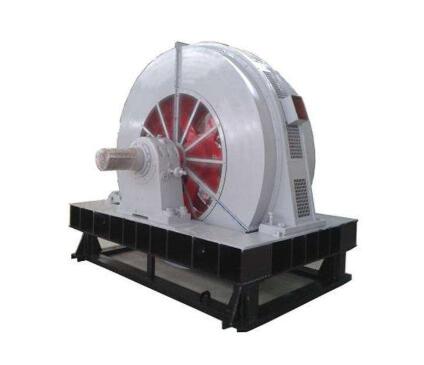

◆ 結 構

本系列電動機通風方式為開啟式自然通風或可制成全封閉管道通風式。

機座：采用鋼板焊接而成，機座下部是電動機的出線端。

定子：定子鐵心采用0.5毫米厚的低損耗硅鋼薄板沖制的扇形片疊成，鐵心段間以徑向風道片隔開;繞組采用成型的雙迭短距線圈，采用B級絕緣或F級絕緣，溫升按B級考核以利于延長使用壽命;繞組端部有可靠的固定及綁扎，并采用真空壓力浸漬無溶劑漆工藝(VIP)處理，在制造過程中經過多次匝間脈沖耐壓及對地耐壓試驗，電動機絕緣性能優良可靠，機械強度好，防潮能力強。

轉子：磁極采用鋼板沖制而成，與磁極線圈一同裝在轉子磁軛上，磁極線圈為B級或F級絕緣，當用戶采用氣動離合器時，可按用戶要求，轉軸設計或軸打孔形式。

◆ 用 途

本系列電動機主要適用于傳動礦山磨機用的大型交流三相同步電動機。主要傳動格子型球磨機、棒磨機、磨煤機等。
